【机械设计】尺寸拿捏有道，画图不再烦恼！

在机械设计的精细世界里，尺寸的精准把握是机械设计工程师设计能力的直接体现。如何成为一名技艺精湛的机械设计工程师？如何做好所谓的尺寸把握？下面的设计流程和方法就是答案！

1、确定外购功能部件的尺寸
设计之初，基于方案的总体要求，确认外购功能部件的型号和规格是首要步骤。这不仅关系到交货期和成本，更是设计尺寸的基础。对于一个机械结构设计工程师而言，熟悉供应商的产品样本，根据选定的型号绘制零件结构，是设计成功的基本功。此外，了解市场趋势和新技术也有助于选择更高效、更经济的部件。

2、全面确认设计结构
机械工程师需要对传统结构有深刻理解。设计时，不仅要综合考虑零件的功能需求、更要考虑零件的加工工艺、装配工艺，甚至售后服务的便捷性。而结构设计能力的提升，一定是工程师基于对产品功能的全面评估与思考，以及从项目实践中汲取的经验。

3、设计零件图纸
在设计零件图纸时，参考历史图纸，结合材料、成型方式、热处理要求等要素，结合以前图纸的设计尺寸，以此来确认自己的零件设计，确保设计合格。这一过程需要细致的分析和综合考量，而现代设计软件的参数化和模块化功能可以大大提高设计效率和准确性。

4、确认标准件
选择标准件时，需要从受力范围、装配方式、材质、用途等方面确认型号与规格，然后设计相应的图纸。标准件的变量较少，选择相对简单，但同样重要。它们是设计中的关键连接点，确保标准部件的兼容性和可靠性对于整个机械系统的稳定性至关重要。

5、现代化力学分析
传统的查手册、套公式方法虽然有效，但现代三维设计软件的应用，会让力学分析变得更加快速、准确。软件可以模拟复杂的力学环境，预测零件在实际工作条件下的表现，从而优化设计，轻松达到“多、快、好、省”的完美境界。

其实在机械设计的成长过程中，最有效的训练还是实战。
通过不断的图纸分析、修改和多轮产品设计，工程师可以逐步建立起设计意识，并在大量项目中夯实基础，培养出独特的设计风格；通过不断学习和实践，每一位机械设计工程师都能在稳中求进，达到专业技能的新高度。

深圳市锐捷自动化设备有限公司基于多年的产线规划及不同行业的装配自动化流水线应用经验，致力于向客户提供优质专业的模块化托盘输送机系统。

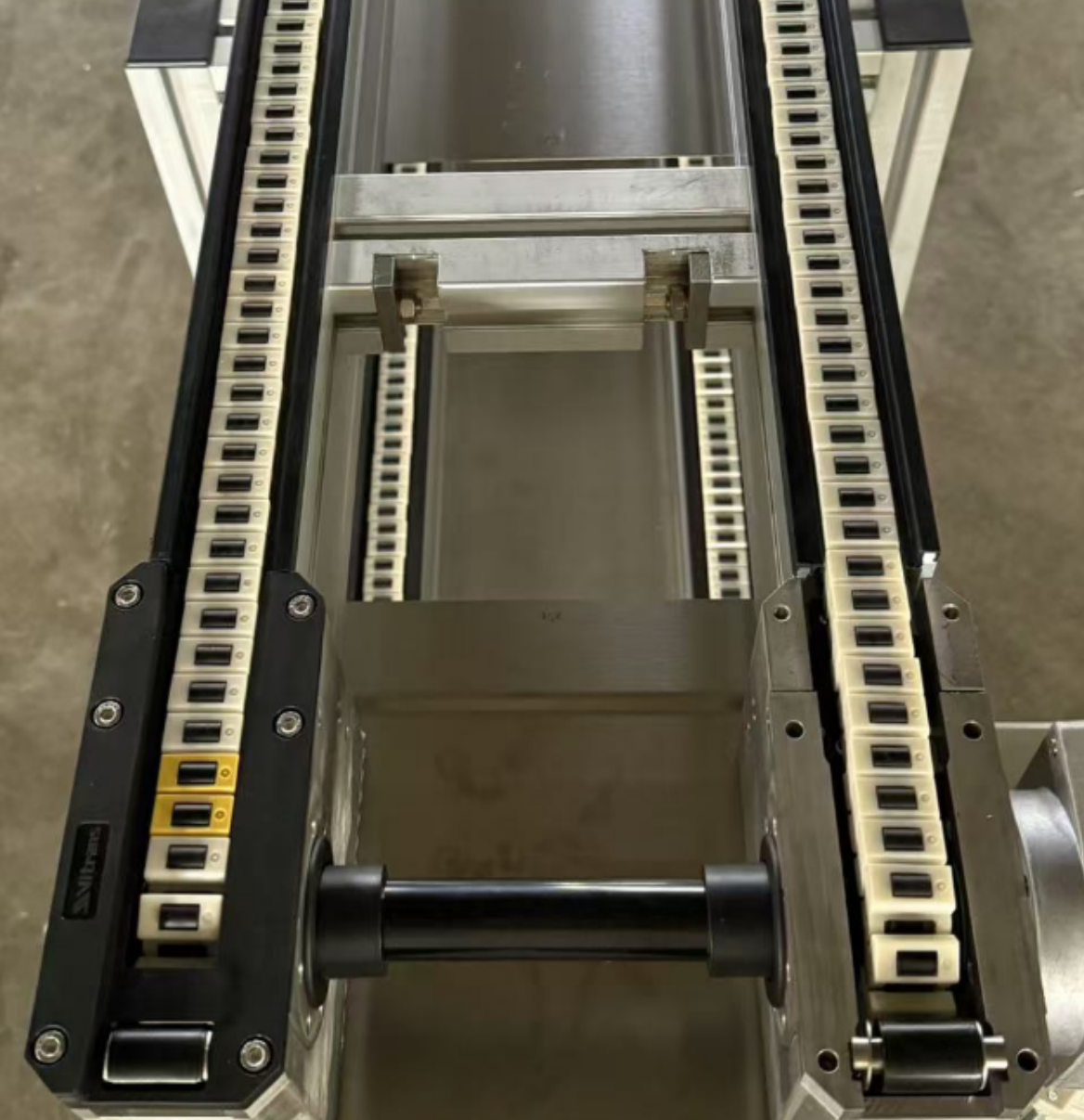

锐捷主营业务分为两大板块：模块化托盘输送机系统板块和综合配套服务板块。锐捷除了专注于模块化托盘输送机系统的研发、生产及销售，产品涵盖同步带输送线、平皮带输送线、顶置链输送线、倍速链输送线、滚筒输送线等；

        锐捷还能提供输送线综合配套的，如机械手上下料、工装设计及加工、升降机装置、防尘罩、高温输送、电气、现场施工调试、其他非标输送装置等一体化综合服务。广泛应用于新能源电池、汽车零部件、电机、3C电子、制鞋及家电等行业的组装及装配自动化领域。

详情可伽绿色的信封或电联：18681059572，可获《产品选型手册》+《产品3D模型图》
